BECKHOFF EL5001 Especificaciones técnicas
Modelo:BECKHOFF EL5001
Tipo de codificación: código Gray, código binario
Velocidad máxima en baudios: 1 MHz
Longitud máxima de datos: 32 bits
Tipo de señal: Señal diferencial (RS422), Señales de datos (D+/D-), Señales de reloj (Cl+/Cl-)
Protocolo de comunicación: EtherCAT
Tipo de montaje: Montaje en carril DIN-estándar de 35 mm
Alimentación del codificador: 24 V CC (directamente a través de contactos de alimentación), opcional 5 V CC (requiere EL9505)
Fuente de alimentación de funcionamiento: 24 V CC (a través de alimentación E-bus)
Aislamiento eléctrico: 500 V (E-bus E y lado de campo aislados)
Indicadores de estado: indicadores LED para el estado de alimentación, funcionamiento y transmisión de datos
Temperatura de funcionamiento: -25 grados ~ +60 grados
Clasificación de protección: IP20
¿Qué es BECKHOFF EL5001?
Nuestro BECKHOFF EL5001 es un módulo de interfaz de codificador SSI de un solo-canal, que admite una fuente de alimentación de 24 V y una velocidad de comunicación de hasta 1 MHz. Es muy fácil de usar y puede transmitir datos de posición de manera confiable y a alta velocidad al sistema EtherCAT, lo que lo hace ideal para diversas aplicaciones de medición de posición, como equipos de automatización, líneas transportadoras o sistemas de servocontrol.
¿Por qué elegir Beckhoff EL5001?
1. Diseño maestro SSI de un solo-canal, totalmente compatible con codificadores absolutos de una-vuelta y de varias-vueltas, no se requiere convertidor adicional, lo que reduce el costo de integración del sistema.
Transmisión de datos de alta velocidad 2. 1 MHz-, lo que permite una rápida adquisición de datos para cumplir con los requisitos de retroalimentación de posición de equipos de movimiento de alta-velocidad.
3. Fuente de alimentación directa de 24 V, no se necesita ningún módulo de alimentación del codificador adicional, lo que simplifica enormemente el cableado del sistema.
4. Compatible con formato de codificador: Admite código Gray y código binario, con longitud de datos flexible ajustable hasta 32 bits.
Escenarios de aplicación EL5001
El EL5001 se utiliza principalmente para recopilar datos de posición y se utiliza ampliamente en muchos tipos de equipos. Por ejemplo, es esencial para la retroalimentación de posición en servomotores, máquinas herramienta, máquinas de embalaje, sistemas transportadores, así como para la retroalimentación de ángulo y seguimiento en sistemas de energía eólica y fotovoltaica.
Aspectos destacados del diseño
Mejorar la eficiencia
● Material: la carcasa está hecha de plástico de ingeniería duradero, resistente al desgaste y al envejecimiento, y también resistente al polvo y a la humedad-, por lo que puede soportar los golpes cotidianos y los ambientes polvorientos en los talleres. La PCB interna utiliza materiales de grado industrial- de alta-temperatura, con soldadura de componentes sólidos, lo que permite un funcionamiento estable a largo plazo-en condiciones de temperatura alta y baja, lo que garantiza una larga vida útil.

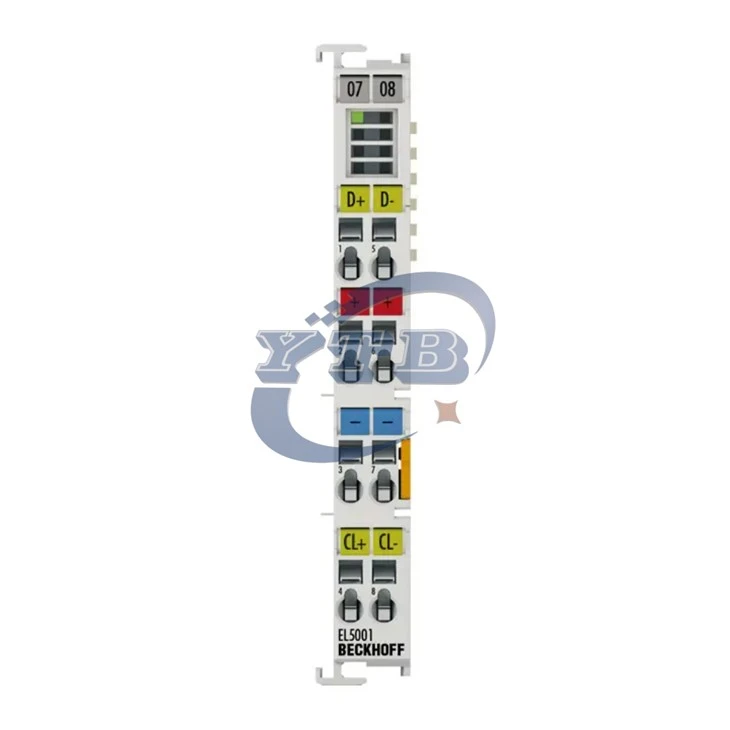

● Apariencia: Diseño modular delgado estándar con un ancho ultra-delgado de 12 mm, que presenta una estructura cuadrada limpia y compacta. Los indicadores de estado claramente visibles facilitan el seguimiento del estado operativo de un vistazo.
● Diseño: el diseño es muy-adecuado para el funcionamiento en el sitio-. Utiliza una instalación a presión de riel DIN estándar de 35 mm, lo que facilita el montaje y desmontaje sin necesidad de herramientas adicionales. El diseño de los terminales está claramente dividido y las interfaces del codificador SSI (D+/D-, Cl+/Cl-) están claramente etiquetadas, por lo que incluso los principiantes pueden completar el cableado rápidamente.
Soporte posventa
Cantidad disponible: En stock.
01
Garantía: 12 meses.
02
Plazo de entrega: Envío el mismo día.
03
Condiciones de pago: T/T. Soporte de RMB (CNY).
04
Socios de mensajería: FedEx, DHL, UPS, TNT, EMS, SF express.
05
Preguntas frecuentes
P1: ¿Qué tipos de codificadores admite BECKHOFF EL5001?
R1: Este módulo admite codificadores absolutos de una sola-vuelta y de varias-vueltas, compatibles con formatos de código Gray y código binario. La longitud de los datos es flexible, hasta 32 bits, lo que los hace adecuados para la mayoría de los codificadores SSI de grado industrial-.
P2: ¿Cómo alimenta el EL5001 el codificador?
R2: El módulo proporciona 24 VCC directamente al codificador a través de sus contactos de alimentación, por lo que no se necesita fuente de alimentación adicional para el codificador. Si se requiere un codificador de 5 V CC, se puede utilizar el terminal de alimentación Beckhoff EL9505.
P3: ¿Cuál es la velocidad máxima de transferencia de datos?
R3: La velocidad máxima en baudios es de 1 MHz, lo que permite una rápida adquisición de datos de posición para satisfacer las necesidades de control en tiempo real-de los equipos de movimiento de alta-velocidad.
P4: ¿Cómo puedo realizar un pedido o solicitar descuentos por compras al por mayor?
R4: envíe la cantidad de pedido requerida por correo electrónico a Irene8866@163.com o déjenos un mensaje en WhatsApp (+86 18950163907). Le responderemos dentro de las 24 horas con una cotización formal y confirmación de stock.
Para obtener más información sobre el producto, comuníquese con nuestro equipo de ventas profesional para obtener la información más reciente sobre precios y existencias del BECKHOFF EL5001.
